Расшифровка результатов ЭКГ у ребенка: нормы показателей и причины нарушений

Немного анатомии и физиологии

Сердце человека состоит из четырех камер – двух желудочков и двух предсердий. Желудочки несут основную нагрузку, стенки предсердий более тонкие. Правый и левый отдел также отличаются друг от друга – снабдить кровью малый круг кровообращения для правого желудочка легче, чем вытолкнуть кровь в большой круг для левого желудочка, поэтому последний более развит и в то же время больше подвержен изменениям.

В работе сердца есть особенности. К ним относят:

• Автоматизм – способность самостоятельно генерировать импульсы.
• Возбудимость – это способность мышечной системы активизироваться под действием импульса.
• Проводимость – это способность проведения электрического импульса до сокращающихся образований.
• Сократимость – способность сердечных мышц сокращаться и расслабляться при воздействии импульса.
• Тоничность – сердце сохраняет свою форму при расслаблении.

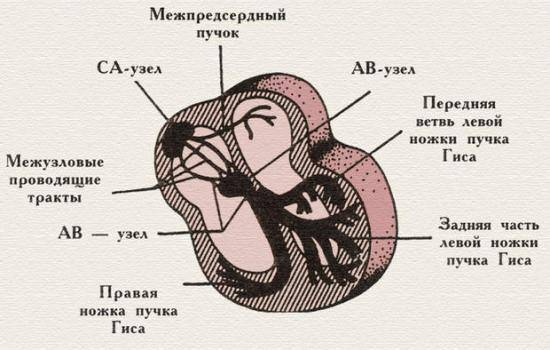

Проводящая система сердца

Импульс возникает в клетках предсердного узла, который расположен на границе правого предсердия и верхней полой вены, проходит по предсердиям до границы правого предсердия и желудочка – там расположен атриовентрикулярный узел. В этом месте импульс немного тормозится, проходит через пучок Гисса в межжелудочковой перегородке и далее по волокнам Пуркинье в двух желудочках. Только такой путь электрического импульса считается правильным и способен обеспечивать должное сердечное сокращение. При проведении ЭКГ в место проекции сердца на переднюю грудную клетку, а так же на конечности накладывают электроды, улавливающие импульсы.

В период внутриутробного развития сердце закладывается из мезодермы на третьей неделе в парной закладке, из которой вырастает трубчатое сердце с венозным и аортальным концом, изгибаясь S-образно. Межпредсердная перегородка появляется на 4-5 неделе внутриутробного развития, межжелудочковая – на 8, и в результате у плода появляется четырехкамерное сердце. Овальное отверстие (межпредсердное) закрывается только после рождения, в период активизации малого круга кровообращения.

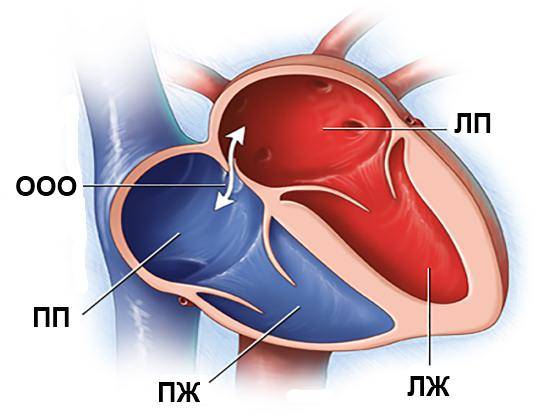

Открытое овальное окно

У детей сердце имеет свои особенности строения. Объем сердца новорожденных составляет всего 22 см³ и располагается горизонтально, принимая правильное положение только к году, правое предсердие гораздо больше левого. В течение первого года жизни сердце растет ускоренными темпами, причем больше увеличиваясь в длину, чем в ширину, а предсердия в росте опережают желудочки. В возрасте приблизительно от 2 до 6 лет разница в темпе роста желудочков и предсердий сглаживается, и все отделы растут равномерно. В год масса сердца составляет приблизительно 50 грамм, это в 2 раза больше, чем у новорожденного. В 5 лет масса сердца утраивается, в 9-10 увеличивается в 5 раз.  Примерно в 11-14 лет детское сердце по размерам догоняет взрослое, у подростков масса сердца в 10 раз больше, чем у ребенка годовалого возраста, а объем больше в 3-3,5 раза.

В работе детского сердца также есть свои особенности. ЧСС у новорожденных достигает больших значений – 130-140 ударов в минуту, к концу первого года жизни – 110-120, к 5-му году жизни снижается до 95, и 80-85 у подростков. Это объясняется особенной нервной регуляцией деятельности сердца в детском возрасте, а также более интенсивным обменом веществ. Чем младше ребенок, тем ниже артериальное давление и скорость прохождения круга кровообращения – у новорожденных полный круг занимает 12 секунд, у подростков уже 19-20.

Расшифровка результатов

Результаты ЭКГ доступны практически сразу. При выполнении электрокардиографии на традиционном аппарате с записью результатов на бумаге или при анализе ЭКГ малыша в возрасте до 1 года врачу потребуется некоторое время на расшифровку результатов. При использовании компьютерного электрокардиографа заключение с расчетами всех основных параметров кардиограммы выдается практически мгновенно. Записи ЭКГ в этом случае хранятся в виде компьютерных файлов, которые могут быть просмотрены и распечатаны. В случае анализа кардиограммы малышей до 1 года, если в кардиограмме будут обнаружены отклонения от нормы, может потребоваться помощь врача-кардиолога для расшифровки и интерпретации кардиограммы.

В некоторых случаях может потребоваться повторное электрокардиографическое исследование или специальный вид ЭКГ, сопровождаемый другими видами исследований (УЗИ сердца, допплерография сосудов).

Что определяет

ЭКГ детям проводят при наличии подозрений на серьезные заболевания и в качестве профилактики. Оно позволяет обнаружить:

• повышение давления в области легочного, большого круга кровообращения;
• нарушение сердечного ритма;
• обменные сбои миокарда, выраженные недостатком кальция, магния, калия;
• недостаточную силу миокарда;
• нарушения внутрижелудочковой проводимости;
• увеличение отдела сердца.

Кроме того, путем проведения ЭКГ можно определить в достаточном ли количестве насыщается кровью сердечная мышца, сверить ее соответствие с показателями норм, определить общее состояние организм. Анализ электрокардиограммы позволяет оценить динамику, насколько результативно назначенное лечение.

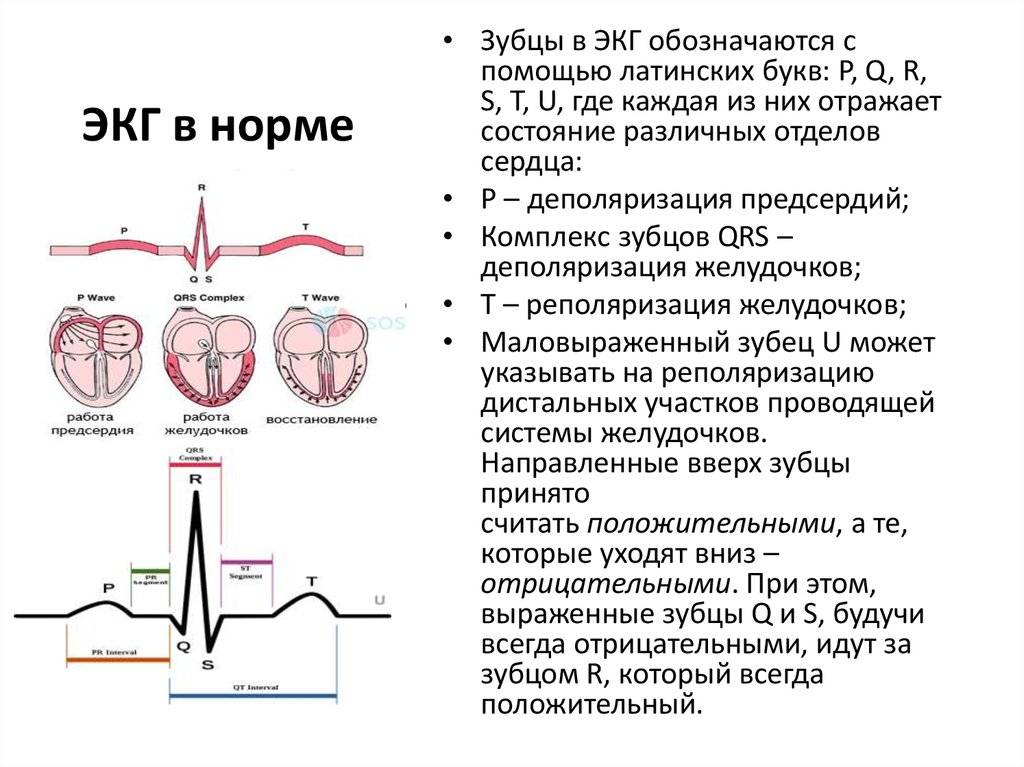

Как выглядит ЭКГ в норме и при патологии

Как должна выглядеть нормальная ЭКГ и комплексы зубцов, какие отклонения бывают чаще всего и о чем они свидетельствуют, описано в таблице.

Важно помнить!

1. Одна маленькая клеточка (1 мм) на ЭКГ-пленке соответствует 0,02 секундам при записи 50 мм/сек и 0,04 секундам при записи 25 мм/сек (например 5 клеточек – 5 мм – одна большая клетка соответствует 1 секунде).
2. Отведение AVR для оценки не используется. В норме оно является зеркальным отражением стандартных отведений.
3. Первое отведение (I) дублирует AVL, а третье (III) дублирует AVF, поэтому на ЭКГ они выглядят почти идентично.

Параметры ЭКГ	Показатели нормы	Как расшифровать отклонения от нормы на кардиограмме, и о чем они свидетельствуют
Расстояние R–R–R	Все промежутки между зубцами R одинаковые	Разные промежутки могут говорить о мерцательной аритмии, экстрасистолии, слабости синусового узла, сердечной блокаде
Частота сокращений сердца	В диапазоне от 60 до 90 уд./мин	Тахикардия – когда ЧСС больше 90/мин Брадикардия – показатель менее 60/мин
Зубец Р (сокращение предсердий)	Обращен вверх по типу дуги, высотой около 2 мм, предшествует каждому зубцу R. Может отсутствовать в III, V1 и AVL	Высокий (более 3 мм), широкий (более 5 мм), в виде двух половинок (двугорбый) – утолщение миокарда предсердий
Вообще отсутствует в отведениях I, II, FVF, V2 – V6 – ритм исходит не из синусового узла
Несколько мелких зубцов в виде ˮпилыˮ между зубцами R – мерцание предсердий
Интервал Р–Q	Горизонтальная линия между зубцами Р и Q 0,1–0,2 секунды	Если он удлинен (более 1 см при записи 50 мм/сек) – атриовентрикулярная блокада сердца
Укорочение (менее 3 мм) – синдром WPW
Комплекс QRS	Продолжительность около 0,1 сек (5 мм), после каждого комплекса идет зубец Т и есть промежуток горизонтальной линии	Расширение желудочкового комплекса говорит о гипертрофии миокарда желудочков, блокаде ножек пучка Гиса
Если между высокими комплексами, обращенными вверх, нет промежутков (идут непрерывно), это говорит о пароксизмальной тахикардии или фибрилляции желудочков
Имеет вид ˮфлажкаˮ – инфаркт миокарда
Зубец Q	Обращен вниз, глубиной менее ¼ R, может отсутствовать	Глубокий и широкий зубец Q в стандартных или грудных отведениях говорит об остром или перенесенном инфаркте миокарда
Зубец R	Самый высокий, обращен вверх (около 10–15 мм), остроконечный, есть во всех отведениях	Может иметь разную высоту в разных отведениях, но если он более 15–20 мм в отведениях I, AVL, V5, V6, это может говорить о гипертрофии левого желудочка. Зазубренный на вершине R в виде буквы М говорит о блокаде ножек пучка Гиса.
Зубец S	Есть во всех отведениях, обращен вниз, остроконечный, может иметь разную глубину: 2–5 мм в стандартных отведениях	В норме в грудных отведениях его глубина может быть столько же миллиметров как и высота R, но не должна превышать 20 мм, а в отведениях V2–V4 глубина S такая же, как высота R. Глубокий или зазубренный S в III, AVF, V1, V2 – гипертрофия левого желудочка.
Сегмент S–T	Соответствует горизонтальной линии между зубцами S и T	Отклонение электрокардиографической линии вверх или вниз от горизонтальной плоскости более чем на 2 мм говорит об ишемической болезни, стенокардии или инфаркте миокарда
Зубец Т	Обращен вверх в виде дуги высотой менее ½ R, в V1 может иметь такую же высоту, но не должен быть выше	Высокий, остроконечный, двугорбый Т в стандартных и грудных отведениях говорит об ишемической болезни и перегрузке сердца
Зубец Т, сливающийся с интервалом S–T и зубцом R в виде дугообразного ˮфлажкаˮ говорит об остром периоде инфаркта

Еще кое-что важное

Описанные в таблице характеристики ЭКГ в норме и при патологии – лишь упрощенный вариант расшифровки. Полноценную оценку результатов и правильное заключение может сделать лишь специалист (кардиолог), знающий расширенную схему и все тонкости метода. Особенно это актуально, когда нужно расшифровать ЭКГ у детей. Общие принципы и элементы кардиограммы такие же, как и у взрослых. Но для детей разных возрастов предусмотрены разные нормы. Поэтому профессиональную оценку в спорных и сомнительных случаях могут сделать лишь детские кардиологи.

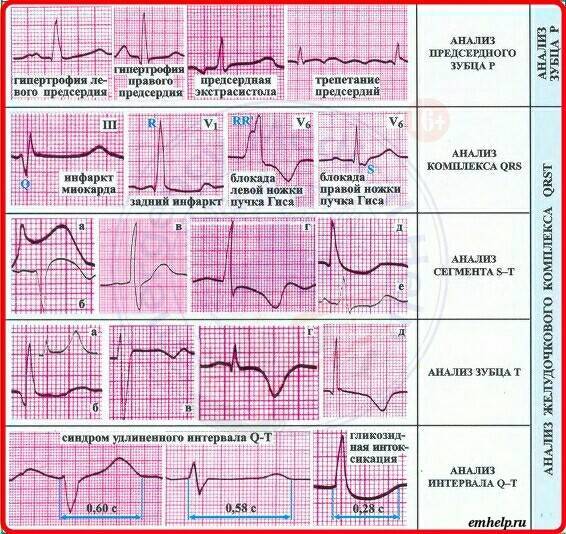

Патологии в ЭКГ

Электрокардиограмма отличная от нормальной может указывать на различные заболевания и нарушения в работе сердца.

Среди заболеваний могут быть:

• аритмия;
• гипертрофия предсердий;
• блокада;
• ишемическая болезнь;
• перикардит;
• миокардит;
• тромбоэмболия;
• гипокалиемия;
• тахикардия;
• нарушения ритма сердца;
• инфаркт миокарда.

Аритмия

Аритмия характеризуется тем, что среди нормальных сокращений сердца есть и сокращения с отклонениями от нормы, сердце бьется реже или чаще, чем нужно, размер зубцов кардиограммы не одинаковый в каждом сердцебиении.

Такие особенности ЭКГ могут говорить об аритмии.

Аритмия может быть опасна и приводить к тромбоэмболии, сердечной недостаточности и даже остановке сердца при отсутствии своевременного лечения и помощи.

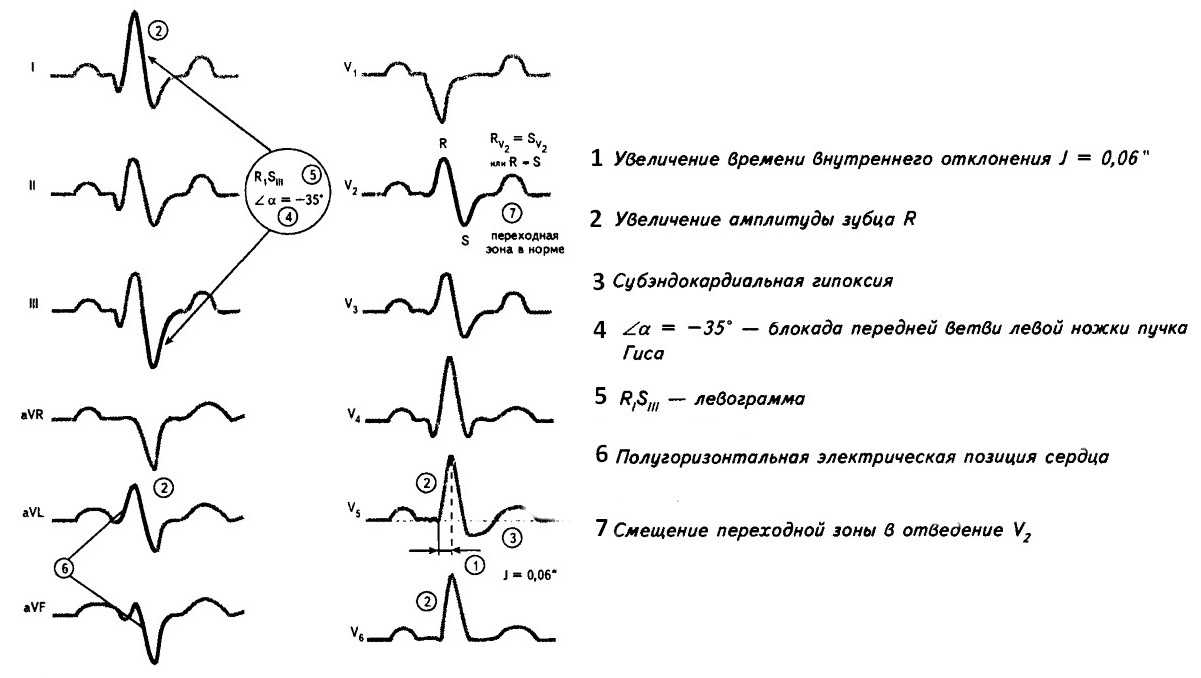

Гипертрофия предсердий

При гипертрофии левого предсердия на ЭКГ зубец P в 1 и 2 отведении является двугорбым, а в V1 отрицательным и продолжительными.

Гипертрофия миокарда предсердий — это увеличение толщины миокардиальной стенки сердца, в условиях хронической перегрузки работы сердца объемом и давлением. Гипертрофия может привести к аритмии сердца.

Блокада

При блокаде ножек пучка Гиса на ЭКГ наблюдается уширением интервала QRS, а при полной блокаде сегмент ST и зубец Т становятся отрицательными.

Блокада – это замедление проведения электрического сигнала по проводящей системе сердца. Приводит к замедление частоты сердечных сокращений до менее 50 ударов в минуту.

Ишемическая болезнь

При ишемической болезни сердца на ЭКГ сегмент ST слегка опущен, а зубец T имеет неглубокое отрицательное значение.

Ишемическая болезнь представляет собой стеноз коронарных артерий в результате атеросклероза. В результате закупорки артерии может развиться инфаркт миокарда.

Перикардит

При перикардите на ЭКГ наблюдается незначительный подъем сегмента ST от восходящего колена зубца S, обращенный вогнутостью вниз, а зубец Т – положительный. При хроническом перикардите сегмент ST не приподнятый, а зубец Т – отрицательный и острый.

Перикардит – это воспалительное поражение серозной оболочки сердца, проявляющееся в появлении жидкости в области перекарда и фиброзам, что приводит к затруднению работы сердца.

При своевременной диагностике и лечении пациент полностью выздоравливает.

Миокардит

При миокардите на ЭКГ чаще наблюдается депрессия сегмента ST и отрицательный зубец Т. Но не всегда, бывают и другие особенности ЭКГ, которые указывают на миокардит, такие как изменение продолжительности интервала PQ, признаки, указывающие на блокады левой или правой ножки ПГ и нарушение ритма сердца.

Миокардит – это поражение мышечной оболочки сердца в результате воспалительных процессов. Приводит к сердечной недостаточности, одышке, нарушению ритма сердца, дискомфорт, боли в области сердца и другие симптомы.

При обнаружении миокардита положена госпитализация и лечение.

Тромбоэмболия

При тромбоэмболии легочных артерий на ЭКГ сегмент RS – Т смещен вверх и наблюдается отрицательный зубец T в отведениях V1-V4.

Тромбоэмболия представляет собой закупорку сосуда тромбом и нарушение кровотока.

При обнаружении тромбоэмболии необходима срочная госпитализация и лечение.

Гипокалиемия

При гипокалиемии на ЭКГ при начальной форме заболевания наблюдается большая волна U, а при тяжелой форме – депрессия сегмента ST и глубокий отрицательный зубец Т.

Гипокалиемия – сниженная концентрация ионов калия в крови. Может вызывать утомляемость, слабость, нарушение дыхания, кишечную непроходимость и другие нарушения.

Лечение направлено на восполнения уровня калия в организме.

Тахикардия

Тахикардия характеризуется увеличением частоты сердечных сокращений выше 90 ударов в минуту в покое. При тахикардии на ЭКГ может наблюдаться увеличенный сегмент QRS.

Тахикардия это симптом, который указывает на наличие ряда заболеваний чаще эндокринной и нервной систем.

При выявлении тахикардии требуется дальнейшая диагностика для выявления причины и ее устранения.

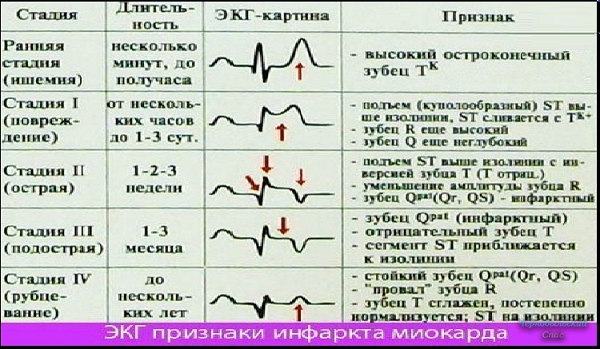

Инфаркт миокарда

При инфаркте миокарда на ЭКГ в одном случае может наблюдаться как отсутствие подъема сегмента ST и зубца Q, так и подъем и деформация сегмента ST, большой зубец Q и остроконечный отрицательный зубец T.

Инфаркт миокарда – острое, угрожающее жизни заболевания при котором нужна быстрая госпитализация и оперативное лечение.

Инфаркт миокарда возникает из-за тромбоза коронарной артерии, в результате чего возникает закупорка артерии, частичное или полное прекращение кровоснабжения и начало процесса отмирания тканей.

Порядок проведения процедуры детям

Перед проведением ЭКГ у детей не должно быть беспокойства и чувства страха перед врачом и аппаратом. Младенцев на процедуру рекомендуется приносить после кормления либо во время сна. Ребенку постарше родители должны объяснить накануне обследования, как оно проводится, и убедить, что никаких болезненных ощущений малыш испытывать не будет. Перед проведением ЭКГ стоит выбрать такую одежду для ребенка, чтобы его было удобно раздевать.

За час до процедуры детям старше 1 года необходимо обеспечить полный покой. Запрещены активные игры и эмоциональное перенапряжение, малышу следует хорошо выспаться. Последний прием пищи должен быть за полтора часа до исследования.

При ЭКГ годовалому младенцу используются специальные электрические проводники, которые крепятся на коже. Маленьким пациентам может надеваться пояс с зафиксированными датчиками. После крепления на теле электродов движения младенца ограничивают путем тугого пеленания, детей старшего возраста родители должны убедить не разговаривать во время процедуры и не двигаться.

Врач получит достоверную информацию, зарегистрировав не менее 10-15 сокращений и расслаблений мышц сердца, в отдельных случаях может понадобиться большее их количество. Во время процедуры и после нее ребенок чувствует себя хорошо, она совершенно безболезненна и длится не более 15 минут. При проведении ЭКГ необходимо, чтобы рядом с маленьким пациентом находился один из родителей.

Если ребенку более 3 лет, для получения более достоверных данных ЭКГ проводится с нагрузкой. Сначала показатели работы сердечной мышцы снимаются у малыша в спокойном состоянии, затем – после активной физической нагрузки. Исследование сердца в стрессовом состоянии показано для выявления нарушения его ритма и проводимости. ЭКГ с нагрузкой имеет противопоказания, поэтому врач перед его назначением анализирует данные о заболеваниях маленького пациента.

На видео, представленном выше, показано, как делают электрокардиографию детям. Его можно посмотреть вместе с ребенком, чтобы он убедился, что процедура совсем нестрашная и врач не причинит ему боли.

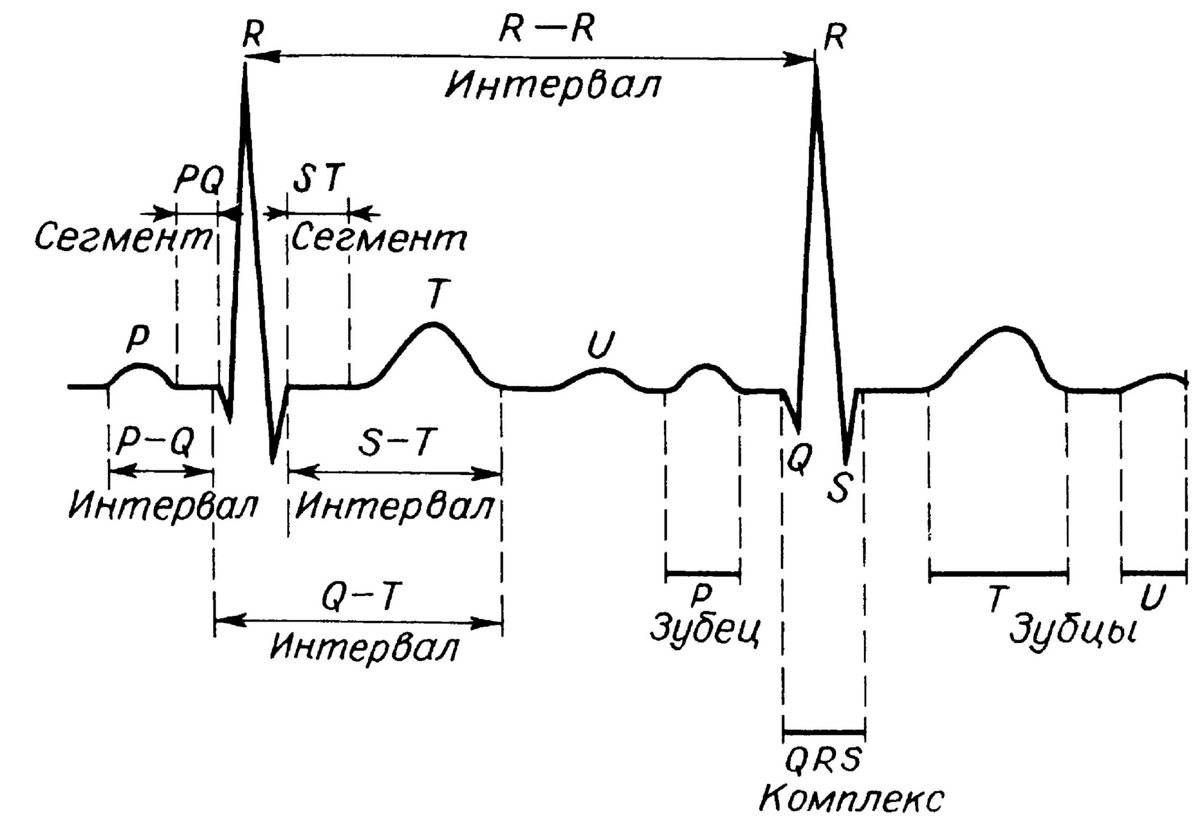

Основные элементы ЭКГ

Биопотенциалы сердца регистрируют благодаря фиксации электродов электрокардиографа на верхних и нижних конечностях, а также на грудной клетке слева. Таким образом, получается собрать все направления электрогенеза в человеческом теле. Регистрирующие электроды располагают на разных частях тела и именно это сказывается на отведениях. Они бывают стандартными, однополюсными и грудными.

Расшифровка ЭКГ у взрослых основана на изучении всех положительных и отрицательных пиков кардиограммы, их продолжительности, смежности и других параметров. В процессе анализируют такие основные элементы ЭКГ:

• ответ сердца на сокращения в виде пиков (зубцы);
• изолинии между двумя соседними зубцами (сегменты);
• комплекс зубцов+сегмент (интервалы).

После прохождения электрического импульса по проводящей системе сердца, на кардиограмме отображаются подъемы и спады кривой линии, которые обозначают заглавными буквами латинского алфавита — P, Q, R, S и T. Зубец Р возникает при возбуждении предсердий, комплекс QRS характеризует возбуждение желудочков миокарда, зубец Т указывает на процесс угасания возбуждения и восстановления исходного состояния.

Интервал на электрокардиограмме измеряется в секундах. Он указывает на прохождение импульса по определенным отделам сердца

В диагностических целях особое внимание уделяют интервалу PQ (характеризует время проведения возбуждения до желудочков) и QT (не имеет постоянных значений и зависит от ЧСС)

Сегментом ЭКГ называют отрезок изолинии, расположенный между двумя соседними пиками. В постановке диагноза информативными оказываются сегменты PQ (время от момента окончания зубца Р до начала зубца Q) и ST (в норме располагается на изоэлектрической линии или незначительно отклоняется от нее). В заключении врача также могут встречаться не только прописные, но и строчные буквы латинского алфавита. Они также предназначены для обозначения основных элементов, но только в случае, когда пик не превышает в длину 5 мм.

Если запись ЭКГ ведется со скоростью 50 мм/сек, то каждая маленькая клеточка (1 мм) на ленте равняется 0,02 секундам.

Особенности детского ЭКГ

• Маленький ребёнок не может управлять своими эмоциями, поэтому на ЭКГ часто можно увидеть синусовую или дыхательную аритмию.
• Очень часто вследствие роста сердца может возникать неполная блокада правой ножки пучка Гиса.
• У детей первого полугодия жизни преобладают правые отделы сердца, поэтому часто, особенно на ЭКГ новорождённых, мы можем увидеть перегрузку правого предсердия или желудочка.
• Главный водитель ритма может перемещаться по правому предсердию, отсюда возникает термин миграция водителя ритма.
• Чем меньше ребёнок, тем короче интервалы ЭКГ. Это связано с более быстрым проведением возбуждения по проводящей системе миокарда из-за меньших размеров сердца.
• Частота сердечных сокращений с возрастом уменьшается.
• Также в возрастные точки интенсивного роста (5-6 лет, 12-13 лет) может возникать брадикардия.

1. Первым делом на плёнке ЭКГ врач смотрит ритм сердца. Он может быть замедлен – брадикардия или учащён — тахикардия. Брадикардия определяется при ЧСС менее 60. Но, как писалось выше, это может быть детская особенность. Если брадикардия на ЭКГ отмечается несколько лет подряд и прогрессирует, необходимо задуматься.
2. Гипертрофия камер сердца – когда изменяются комплекс зубцов QRS. Это может нам говорить о наличии врождённых пороков сердца, воспалительных изменений оболочек сердца.
3. Всевозможные блокады сердца. Но следует учитывать, что неполная блокада требует наблюдение на начальных этапах её обнаружения.
4. Внеочередные сокращения сердца или экстрасистолии. Здесь также следует помнить о наличии внесердечных заболеваний – глистная инвазия, хронические ЛОР заболевания, даже гастрит.
5. Тахикардия – может быть связана с излишним волнением при обследовании. Но если в обычной жизни присутствуют приступы внезапного сердцебиения в спокойном состоянии, следует сообщить об этом врачу.

Самые основные обследования, связанные с кардиологическими заболеваниями – это эхокардиоскопия (УЗИ сердца) и суточный мониторинг ЭКГ (ХМЭКГ). Эти обследования необходимо провести при следующих состояниях:

1. Брадикардия, подтверждённая в нескольких обследованиях ЭКГ.
2. Тахикардия, при возникновении приступов сердцебиения в покое.
3. Желудочковые или предсердные экстрасистолы.
4. Гипертрофия камер сердца.
5. Полные блокады.

Методика исследования сердца с помощью ЭКГ применяется в медицине давно, но из-за отсутствия необходимой аппаратуры детская кардиология долгое время занималась, главным образом, лишь врожденными пороками сердца. В нашем Центре здоровья ребенка для проведения ЭКГ детям используется аппаратура нового поколения, которая позволяет диагностировать разнообразные нарушения в работе сердца на самых ранних этапах.

Казалось бы, зачем ЭКГ маленькому ребенку? Действительно, сердце и сосуды малышей не страдают от хронических инфекций и интоксикаций. Однако в первые годы жизни не исключены врожденные пороки сердца и нарушения системы кровоснабжения, а в школьном возрасте у детей могут наблюдаться гипертония, нарушения ритма сердца и его ревматические поражения.

Особенно часто в последнее время стали встречаться такие функциональные расстройства сердечно-сосудистой системы, как вегетативная дистония, кардиомиопатии, артериальная гипертензия. Причина этого – нездоровое питание, неправильный режим дня, стрессы, малоподвижный образ жизни. ЭКГ обязательно проводится нашими специалистами при заключении договора на медицинское обслуживание у детей различного возраста.

Это важно знать! Не волнуйтесь, если, решив измерить пульс новорожденному, вы обнаружите, что сердечко у крохи бьется часто-часто. В норме пульс у новорожденных составляет 130–140 ударов в минуту и лишь к подростковому возрасту замедляется до взрослых показателей (60–80 ударов в минуту). Кроме того, пульс у малыша может учащаться при плаче, беспокойстве, высокой температуре, физическом напряжении

А вот кровяное давление у новорожденных, наоборот, существенно ниже, чем у взрослых, – всего 35–50 на 70–80 мм ртутного столба

Кроме того, пульс у малыша может учащаться при плаче, беспокойстве, высокой температуре, физическом напряжении. А вот кровяное давление у новорожденных, наоборот, существенно ниже, чем у взрослых, – всего 35–50 на 70–80 мм ртутного столба.

У каждого детского возраста свои нормы ЭКГ и свои «припуски на швы», то есть допустимые отклонения от этих норм. То, что нормально для новорожденного, может быть опасно для грудничка, и так далее. Поэтому проводить ЭКГ ребенку лучше в специализированном детском медицинском учреждении, на хорошем оборудовании, а расшифровку доверить опытному детскому кардиологу.

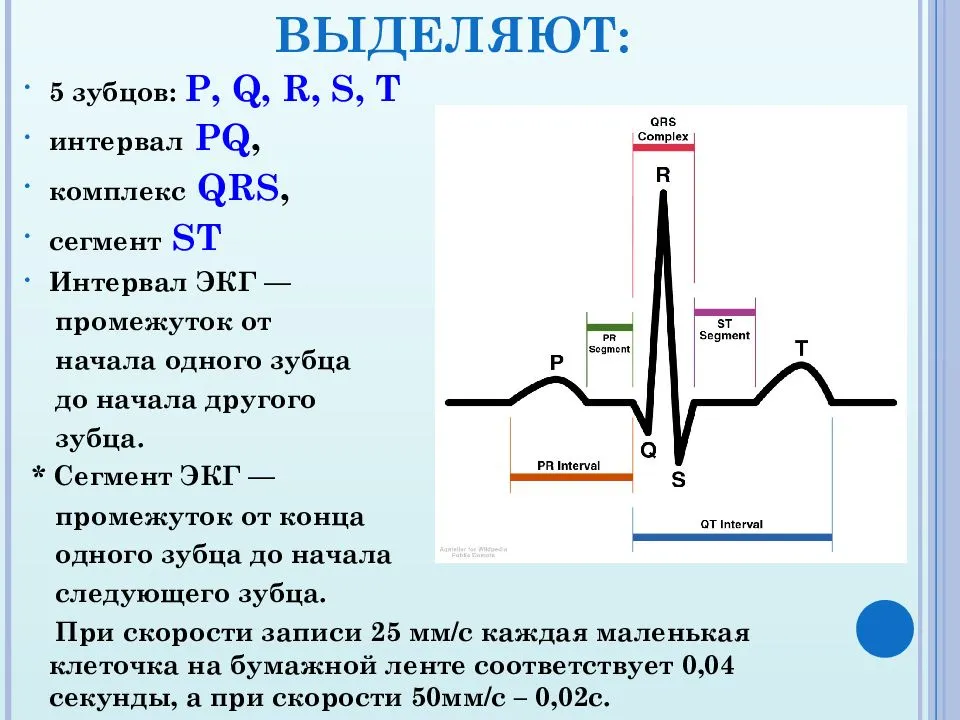

Типы зубцов

Сначала следует немного рассказать о том, как работает сердце. Оно имеет 4 камеры – два предсердия, и два желудочка (левые и правые). Электрический импульс, благодаря которому оно сокращается, формируется, как правило, в верхней части миокарда – в синусовом водителе ритма – нервном синоатриальном (синусном) узле. Импульс распространяется по сердцу вниз, сначала затрагивая предсердия и заставляя их сокращаться, затем проходит атриовентрикулярный нервный узел и другой нервный узел – пучок Гиса, и достигает желудочков. Основную нагрузку по перекачке крови на себя берут именно желудочки, особенно левый, задействованный в большом круге кровообращения. Этот этап называется сокращением сердца или систолой.

После сокращения всех отделов сердца настает время их расслабления – диастолы. Затем цикл повторяется снова и снова – этот процесс и называется сердцебиением.

Состояние сердца, при котором не происходит никаких изменений в распространении импульсов, отражается на ЭКГ в виде прямой горизонтальной линии, называемой изолинией. Отклонение графика от изолинии называется зубцом.

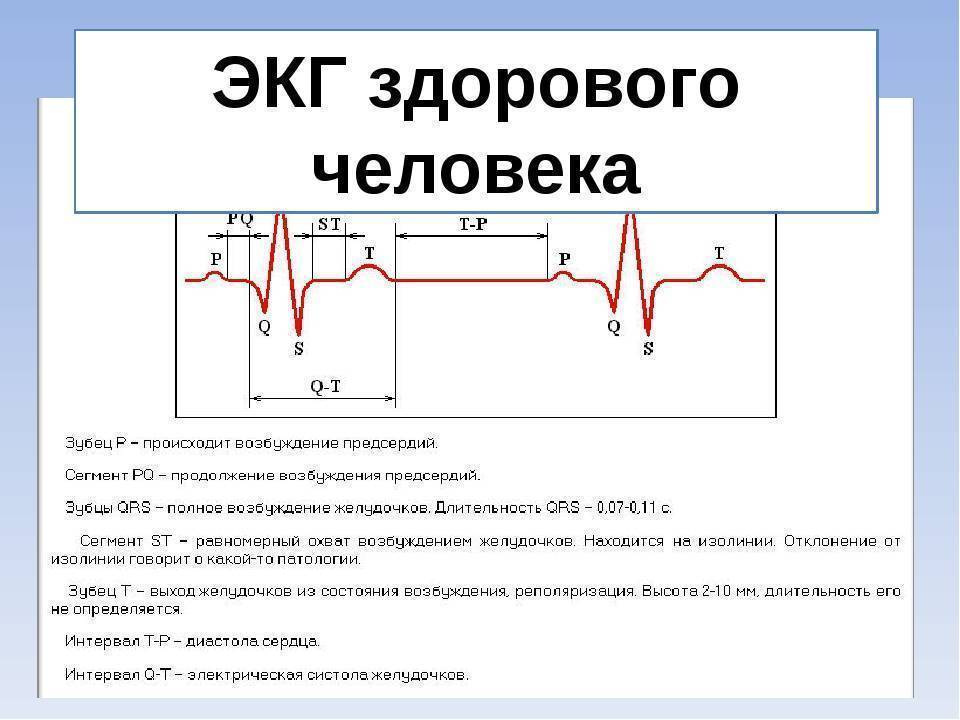

Одно сердечное сокращение на ЭКГ содержит шесть зубцов: P, Q, R, S, T, U. Зубцы могут быть направлены, как верх, так и вниз. В первом случае они считаются положительными, во втором – отрицательными. Зубцы Q и S всегда положительны, а зубец R всегда отрицателен.

Фото: Infmedserv.ru

Зубцы отражают различные фазы сокращения сердца. P отражает момент сокращения и расслабления предсердий, R – возбуждения желудочков, T – расслабления желудочков. Также используются специальные обозначения для сегментов (промежутков между соседними зубцами) и интервалов (участков графика, включающих сегменты и зубцы) например, PQ, QRST.

Соответствие стадий сокращения сердца и некоторых элементов кардиограмм:

• P – сокращение предсердий;
• PQ – горизонтальная линия, переход разряда от предсердий через атриовентрикулярный узел на желудочки. Зубец Q может отсутствовать в норме;
• QRS – желудочковый комплекс, наиболее часто использующийся в диагностике элемент ;
• R – возбуждение желудочков;
• S – расслабление миокарда;
• T – расслабление желудочков;
• ST – горизонтальная линия, восстановление миокарда;
• U – может отсутствовать в норме. Причины появления зубца однозначно не выяснены, однако зубец имеет ценность для диагностики некоторых заболеваний.

Ниже приведены некоторые отклонения от нормы на ЭКГ и их возможные объяснения. Эта информация, разумеется, не отменяет того факта, что целесообразнее доверить расшифровку профессионалу-кардиологу, который лучше знает все нюансы отклонений от норм и связанных с ним патологий.

Основные отклонения от нормы и диагноз

Описание	Диагноз
Расстояние между зубцами R неодинаково	мерцательная аритмия, сердечная блокада, слабость синусного узла, экстрасистолия
Зубец P слишком высокий (более 5 мм), слишком широкий (более 5 мм), состоит их двух половин	утолщение предсердий
Зубец P отсутствует на всех отведениях, кроме V1	ритм исходит не из синусного узла
Интервал PQ удлинен	атриовентрикулярная блокада
Расширение QRS	гипертрофия желудочков, блокада ножек пучка Гиса
Нет промежутков между QRS	пароксизмальная тахикардия, фибрилляция желудочков
QRS в виде флажка	инфаркт
Глубокий и широкий Q	инфаркт
Широкий R (более 15 мм) в отведениях I,V5,V6	гипертрофия левого желудочка, блокада ножек пучка Гиса
Глубокий S в III, V1,V2	гипертрофия левого желудочка
S-T выше или ниже изолинии более чем на 2 мм	ишемия или инфаркт
Высокий, двугорбый, остроконечный T	перегрузка сердца, ишемия
Т сливающийся с R	острый инфаркт

Таблица параметров кардиограммы у взрослых

Показатель	Значение,c
QRS	0,06-0,1
P	0,07-0,11
Q	0,07-0,11
T	0,12-0,28
PQ	0,12-0,2

Норма длительности элементов кардиограммы у детей

Показатель	Значение,c
QRS	0,06-0,1
P	<0,1
PQ	0,2
QT	<0,4

Нормы, указанные в таблице, также могут зависеть от возраста.

Прочие типы процедур

Существует и еще несколько методов проведения процедуры. Например, это мониторинг с физической нагрузкой. Отклонения от нормы обычно более выражены на ЭКГ с нагрузкой. Наиболее распространенным способом обеспечить организму необходимую физическую нагрузку является беговая дорожка. Этот способ полезен в тех случаях, когда патологии могут проявляться лишь в случае усиленной работы сердца, например, при подозрении на ишемическую болезнь.

При фонокардиографии записываются не только электрические потенциалы сердца, но и звуки, которые при этом возникают в сердце. Процедура назначается, когда необходимо уточнить возникновение шумов в сердце. Данный метод нередко используется при подозрении на пороки сердца.

Как интерпретировать результаты ЭКГ?

ЭКГ — это электрокардиограмма, которая представляет собой графическую запись электрической активности сердца

Чтение и интерпретация результатов ЭКГ являются важной частью диагностики сердечных патологий и состояния сердечной деятельности. Вот некоторые ключевые аспекты, которые следует учитывать при интерпретации результатов ЭКГ:

Частота сердечных сокращений: Первым шагом при интерпретации ЭКГ является определение частоты сердечных сокращений. Нормальная частота для взрослых составляет от 60 до 100 ударов в минуту.
Ритм: Следующим шагом является анализ ритма сердца. Нормальный ритм называется синусовым ритмом, когда сокращения сердца происходят регулярно и исходят из синусового узла.
Зубцы и отведения: Затем следует оценка зубцов и отведений на ЭКГ. Характеристики зубцов и отведений могут указывать на наличие аномалий, таких как нарушение проводимости или наличие инфаркта миокарда.
Интервалы: ЭКГ также позволяет оценить продолжительность и форму интервалов между зубцами. Аномалии в интервалах могут указывать на различные патологии, включая блокады проводимости и аритмии

Изменения связанные с возрастом: Возраст может влиять на результаты ЭКГ, поэтому важно учитывать возраст пациента при интерпретации результатов

Интерпретация результатов ЭКГ требует экспертного знания и опыта, поэтому важно доверять эту задачу опытному врачу. Он сможет определить наличие любых аномалий и предложить соответствующее лечение или дополнительные исследования, если это необходимо

Принцип метода

Сократительная активность и функционирование сердца возможно благодаря тому, что в нем регулярно возникают спонтанные электрические импульсы (разряды). В норме их источник расположен в самом верхнем участке органа (в синусовом узле, расположенном возле правого предсердия). Предназначение каждого импульса – пройти по проводящим нервным путям через все отделы миокарда, побудив их сокращение. Когда импульс возникает и проходит через миокард предсердий, а затем желудочков, возникает их поочередное сокращение – систола. В период, когда импульсов нет, сердце расслабляется – диастола.

ЭКГ-диагностика (электрокардиография) основана на регистрации электрических импульсов, возникающих в сердце. Для этого используется специальный аппарат – электрокардиограф. Принцип его работы заключается в улавливании на поверхности тела разницы биоэлектрических потенциалов (разрядов), которые возникают в разных отделах сердца в момент сокращения (в систолу) и расслабления (в диастолу). Все эти процессы записываются на специальную термочувствительную бумагу в виде графика, состоящего из остроконечных или полусферических зубцов и горизонтальных линий в виде промежутков между ними.

Что еще важно знать об электрокардиографии

Электрические разряды сердца проходят не только через этот орган. Поскольку тело обладает хорошей электропроводимостью, силы возбуждающих сердечных импульсов достаточно, чтобы пройти через все ткани организма. Лучше всего они распространяются на грудную клетку в области расположения сердца, а также на верхние и нижние конечности. Эта особенность лежит в основе ЭКГ и объясняет, что это такое.

Для того чтобы зарегистрировать электрическую активность сердца, необходимо зафиксировать по одному электроду электрокардиографа на руках и ногах, а также по переднебоковой поверхности левой половины грудной клетки. Это позволяет уловить все направления распространения электрических импульсов по телу. Пути следования разрядов между участками сокращения и расслабления миокарда называют сердечными отведениями и на кардиограмме обозначают так:

1. Стандартные отведения:

• I – первое;
• II – второе;
• Ш – третье;
• AVL (аналог первого);
• AVF (аналог третьего);
• AVR (зеркальное отображение всех отведений).

Грудные отведения (разные точки на левой половине грудной клетки, расположенные в области сердца):

• V1;
• V2;
• V3;
• V4;
• V5;
• V6.

Значение отведений в том, что каждое из них регистрирует прохождение электрического импульса через определенный участок сердца. Благодаря этому можно получить информацию о том:

• Как сердце расположено в грудной клетке (электрическая ось сердца, которая совпадает с анатомической осью).
• Какая структура, толщина и характер кровообращения миокарда предсердий и желудочков.
• Насколько регулярно в синусовом узле возникают импульсы и нет ли перебоев.
• Все ли импульсы проводятся по путям проводящей системы, и нет ли препятствий на их пути.

https://youtube.com/watch?v=videoseries

Как расшифровывать ЭКГ?

Для того, чтобы понять, что изображено на ленте и расшифровать все показатели, нужно иметь специальное образование, так как правильно определить, норма или нет на кардиограмме может далеко не каждый врач.

Каждая электрокардиограмма имеет зубцы – Q, R, S, T, Uи сегменты – PQи ST.

• Зубец P – фаза деполяризации предсердий, у спортсменов слабо выражен.
• QRS – деполяризация желудочков.
• Т – реполяризация желудочков.
• U-зубец мало выражен, означает реполяризацию отдаленных отделов желудочков.

При проведении ЭКГ  кардиограммы используется 12 различных отведений:

• Стандартные – I, II, III.
• По Гольдбергу – 3 усиленных однополюсных.
• По Вильсону – 6 грудных усиленных однополюсных.

6 грудных электродов

При анализе ЭКГ высчитывается площадь зубцов, направление изолинии и множество следующих показателей:

• ЧСС – частота сердечных сокращений, она равна в среднем 60-80 ударов в минуту. Снижение этого показателя говорит о брадикардии, а повышение – о тахикардии. У детей ЧСС 110-130 ударов в минуту, у спортсменов чаще выявляется тахикардия.
• Правильность сердечного ритма – расстояние между R-зубцами не должно различаться более чем на 10%, если разница больше или меньше, то диагностируется аритмия.
• Расположение электрической оси сердца (ЭОС) – это вектор, который совпадает с направлением анатомической оси.  Нормальная ЭОС – вертикальная либо полугоризонтальная, при этом учитывается комплекция человека – у более полных людей и у спортсменов сердце расположено горизонтальнее, у астеничных – вертикальнее. Данный показатель позволяет исключить или выявить наличие гипертрофии миокарда и нарушение проводимости. У новорожденных характерно сильное отклонение электрической оси в правую сторону, у подростков отклонение оси снижается до 35 градусов.

Три варианта конституционально обусловленного положения ЭОС

• Сегмент PQ – отражает физиологическое задерживание импульса в атриовентрикулярном узле, длится 0,02-0,09 секунд, деформация сегмента или изменение длительности могут говорить о желудочковой экстрасистолии, АВ-блокады. У детей этот интервал короче, а у спортсменов замедленно проведение в этом интервале.
• Изучают комплекс QRS – его средняя продолжительность 0,1 с, замедление говорит о возможном инфаркте миокарда, блокады пучка Гиса. У детей сегмент более короткий, у спортсменов – удлинён.
• Комплекс ST – полное возбуждение желудочков – расположен по изолинии, его смещение свидетельствует об ишемии миокарда или о начале инфаркта.
• Анализ зубца Т – снижение возбуждения в желудочках – в норме выше изолинии, его снижение также говорит об инфаркте.
